ALPS drejeencoder 24 trin 25mm med 6mm D-aksel
Inkremental ALPS drejeencoder med 24 trin pr. omgang til printmontering. Til indstilling af menu, lyd og styring ved 5 V DC.
Mængderabat
SKU : NDS-ELG-2934
Beskrivelse

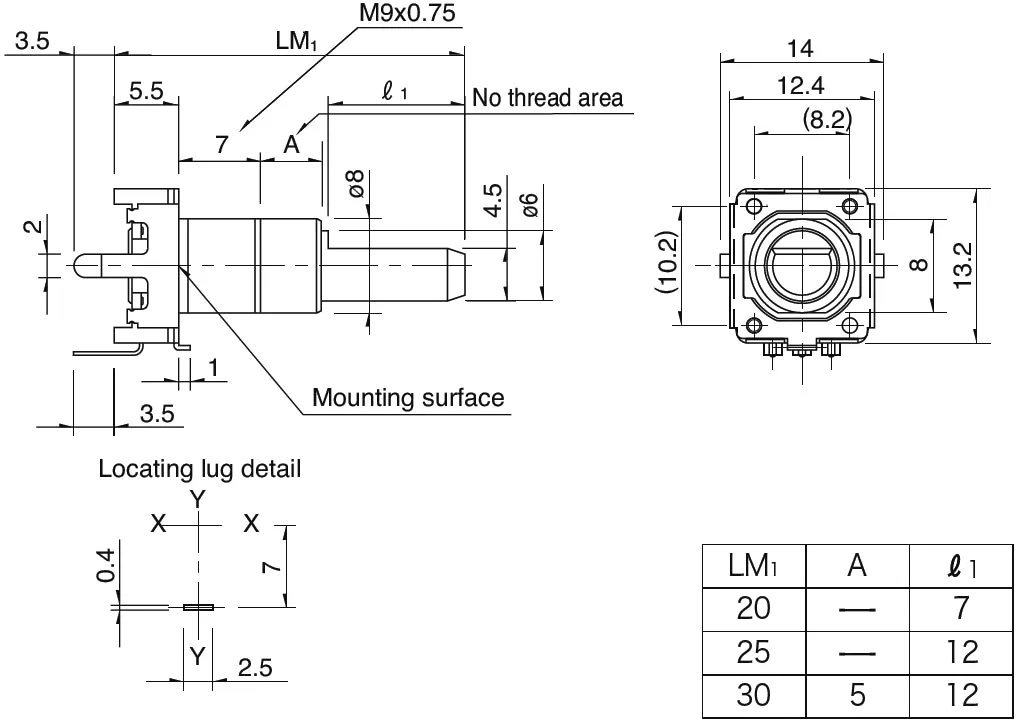

Måler 25 mm i samlet længde med Ø6 mm D-aksel i 12 mm længde. Tilslutning sker som printhul til 5 V DC med to-fase A og B udgang, maks. 5 mA.
Sådan bruger du encoderen i dit projekt
Giver 24 faste trin pr. omgang til volumen, menuer eller hastighed. D-fladen holder knappen fast mod drejning. Tåler 30.000 mekaniske cykler og virker fra -10 til 70°C.
Montering og tilpasning på print
Sættes direkte i printhul og loddes. Vælg knap med 6 mm D-hul og mindst 12 mm dybde. Mål akselhøjde over frontplade før du bestiller knap.
Funktioner
-
24 faste trin giver præcis indstilling uden at springe over
-
D-aksel i 6 mm holder knappen fast under brug
-
Printhulsben passer til direkte lodning på print
-
Type: inkremental drejeencoder
-
Aksel: Ø6 mm D-aksel, 12 mm lang
-
Udgang: to-fase A og B
-
Montering: printhul (THT)
-
Opløsning: 24 trin / 24 impulser pr. omgang
-
Strømforbrug: maks. 5 mA
-
Samlet længde: 25 mm
-
Driftsspænding: 5 V DC
-
Driftstemperatur: -10 til 70 °C
-
Mekanisk holdbarhed: 30.000 cykler
-
Sælger: Nødstrøm
Ofte stillede spørgsmål
Passer en standard 6 mm knap på den?
Kun hvis knappen har D-hul til 6 mm aksel. En rund 6 mm knap uden D-flade kan dreje rundt.
Skal der bruges modstande eller afkobling?
Brug dine sædvanlige pull-up og afkobling efter din microcontroller-opstilling. Encoderen giver kun A/B signal ved 5 V.
